一、用戶需求

　　目前，配電網中低壓配電室的自動化水平很低。目前供電部門主要采用按區域組建運行小組和搶修點的方式進行運維管理，大量配電室處于無人監管環境。

　　防止因環境進行改變、設備工作狀態發展變化問題等引起事故，滿足配電室遠程運維的可靠管控要求，為新型農業現代化配電室的智能化、可視化、自動化、互動信息化做出了有效數據支撐。

　　二、解決方案

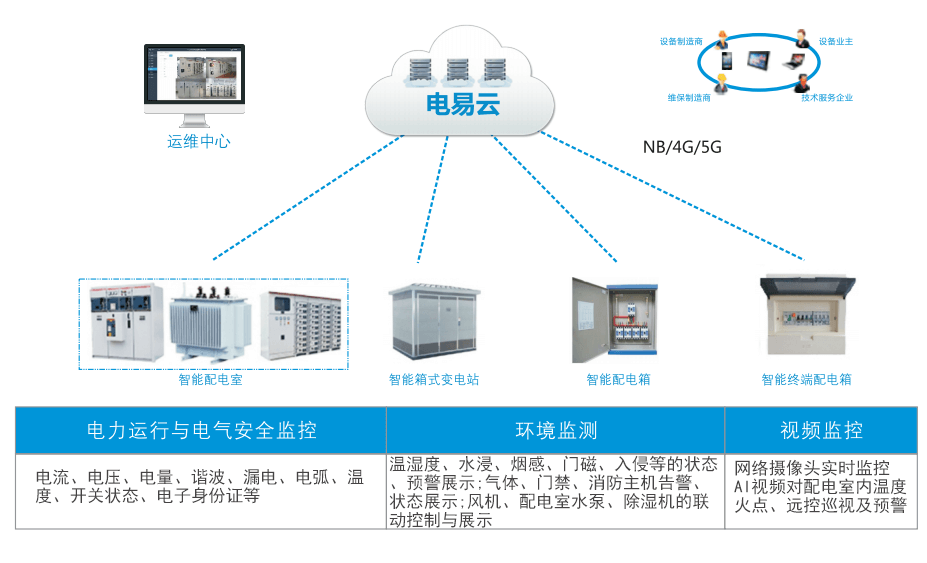

　　配電室電力監控系統主要對配電室內各進、出線回路采用智能測控裝置，實現各回路的保護和電量的采集。 變配電間各層低壓進出線、配電箱電路采用智能電網儀表，采集各電路的電壓、電流、電測量數據。

　　該系統的監控范圍包括高壓配電室和變電站的所有智能化設備。消防控制室設有背景監控系統。后臺監控系統采用智能配電綜合自動化系統軟件，包括前臺通信管理機和后臺監控機，各處的智能設備可以通過 Rs-485通信方式與前臺通信管理機進行通信。

　　三、系統功能：

　　1.數據采集

　　系統采集模擬量信息(如電壓、電流、功率、頻率、溫度等。)、遙信(如開關位置、刀閘位置、手車位置等。)、間隔層實時上傳的電量測量、保護信號、綜合自動化。發送各種數據信息和控制命令。

　　2.數據處理

　　系統信息采集分析數據后,立即進行研究數據技術處理。包括模擬量數據以及處理(YC)、開關量處理(YX)。

　　3.計算功能

　　計算機監控系統除了具有大量的實際遙測數據點外，還具有強大的計算功能，包括限值計算、平衡率計算、累計計算、功率因數計算、統計計算等。

　　4.遙控操作

　　實時對進線方式以及各出線的斷路器進行遙控分、合閘技術操作。

　　5.圖形界面

　　提供強大的設備圖形編輯軟件、圖片編輯軟件和圖片管理軟件，提供各種數值顯示手段，如數值顯示面板顯示、條形圖顯示、曲線顯示等，用戶可根據需要和習慣根據數值狀態和系統狀態進行自定義。

　　6.報表子系統

　　提供一個強大的報表分析功能,采用Excel風格的電子表格方式進行組織、顯示報表,支持時、日、月、年統計及特殊情況統計等各種表格,報表統計的數據我們可以通過按照企業用戶管理要求學生選擇,包括電流、電壓、電度、運行發展時間、開關跳閘次數等,并支持系統用戶能夠自主編輯報表顯示界面。

　　7.告警子系統

　　進出線發生遙測值超限報警、開關位移報警、事故報警、工況報警，系統自動生成一系列報警信息，報警方式支持圖形報警、文字報警、語音報警。 打印報警等多種報警模式。

　　該系統具有狀態監測、環境實時監測、安全監測、消防滅火等功能。通過對各種監測報警數據的分析，可以實時反映現場設備的運行環境和設備本身的運行狀況，通過聯動控制保證配電室電氣設備的安全運行
